仕 様
Specification
WebGate-2(R)
 |
 |
| 使用条件；温度-20℃〜+40℃、湿度40％〜90％ コンピューター端子にTV接続は不可（重大な障害の発生が引き起こされる場合があります） 取り付け形状は従来のTVユニットと同一仕様です。また、製品仕様は予告なく変更する場合があります 。 |
| 品 名 | 直列ユニット（中継型） | 直列ユニット（終端型） | |
| 品 番 | WebGate-2 | WebGate-2R | |
| 標準価格 | open price | open price | |
| 端子形状 | TV端子 | F型 | F型 |
| コンピューター端子 | BNC型 | BNC型 | |
| TV端子 | |||
| 周波数帯域(MHz) | 76-2,150 | 76-2,150 | |
インピーダンス |
入力 | 75 | 75 |
| 出力 | 75 | 75 | |
| TV端子 | 75 | 75 | |

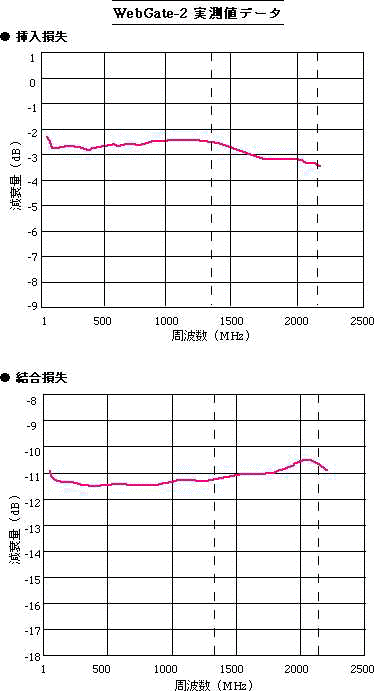

挿入損失(dB以下) |
76-770MHz | 3 | --- |
| 770-2150MHz | 4.2 | --- | |

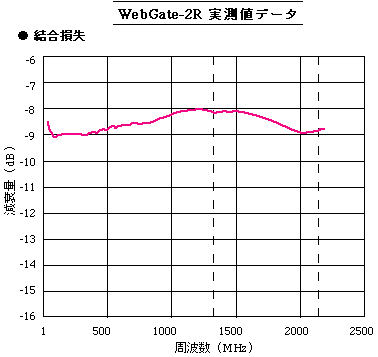

| 結合損失(dB以下) | 76-2150MHz | 12 | 9.5 |
| コンピューター端子 | |||
| インピーダンス | 75 | 75 | |
| 接続方法 | Ethernet 10Base-2 | Ethernet 10Base-2 | |
| 寸 法 (高さ、幅、奥行mm) | 112、42、30 | 112、42、30 | |
| 質 量 (kg) | 0.08 | 0.08 | |

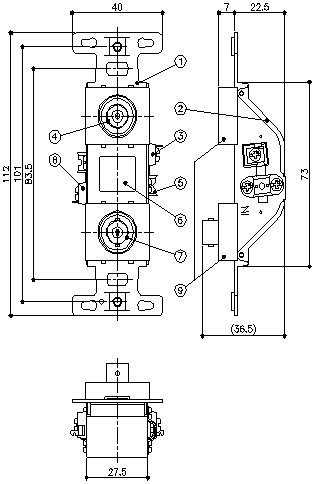

部品表
部番 |
品名 |
材料 |
仕上 |
個数 |
1 |
ケース本体 | 鋼板 | ニッケルメッキ | 1 |
2 |
ケースカバー | 鋼板 | ニッケルメッキ | 1 |
3 |
入力端子 | ABS,黄銅 | ニッケルメッキ | 1 |
4 |
F型接栓座 | 黄銅 | ニッケルメッキ | 1 |
5 |
サドル | 黄銅 | ニッケルメッキ | 2 |
6 |
名盤 | テトロンフィルム50μｍ | 1 |
|
7 |
BNC端子 | ZDC-2 | ニッケルメッキ | 1 |
8 |
出力端子 | ABS,黄銅 | ニッケルメッキ | 1 |
9 |
端子台 | ABS | 2 |
