製品情報
品 番 [parts ID] | ||||
ユニット [unit] |
WebGate-2 | WG2 | 中継型 | Open Price |
WebGate-2R | WG2R | 終端型 | Open Price | |
WebGate-TV | WGTV | 中継型 | Open Price | |
WebGate-TVR | WGTVR | 終端型 | Open Price | |
専用分配器 [separator] |
WebSeparator-4 | WS4 | 4分配器/1ラインデータ通過 | open price |
WebSeparator-6 | WS6 | 6分配器/1ラインデータ通過 | Open Price | |
専用リピーター [repeater] |
WebRepeater | WR2 | Repeater | Open Price |
専用高機能 センター機器 [center machine] |
HeadCube-4 | HeadCube | Repeater/4分配/10Base-T | Open Price |
HeadCube-8 | Repeater/8分配/10Base-T | Open Price | ||
HC-8SW | Swicth/8分配/100Base-T | Open Price | ||
メディアコンバーター [madiaconverter] |
WebCube | WC | WG2アダプター | Open Price |
WebHub | WH4 | 壁面固定型 4ポート | Open Price | |
混合器 [mixture] | WebM/SII | WMSII | TV/LAN 分配/混合器 | Open Price |
同軸ケーブル [cable] |
S-5C-LGH | S-5C-LGH | CS/LAN対応ケーブル | Open Price |
S-7C-LGH | S-7C-LGH | CS/LAN対応ケーブル | Open Price | |
□ 機器取付けスペース等情報 |

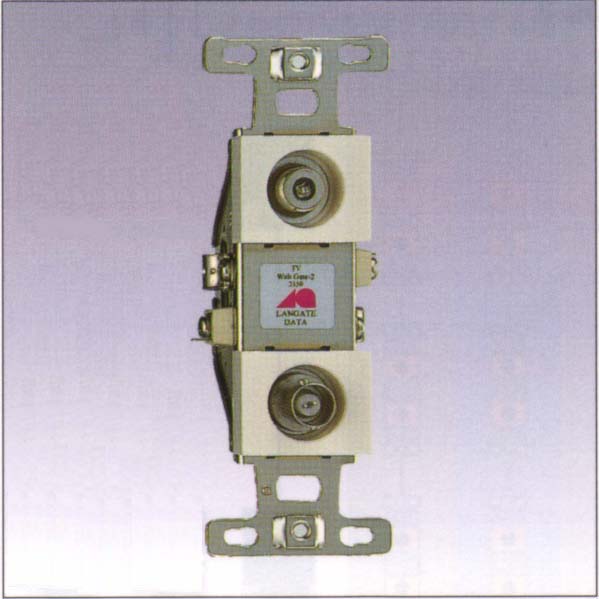

直列室内ユニット。室内の壁面に設置する。TV端子とLAN用BNC端子を持つ。TVはVHF,UHF,BS,CS,CATVに対応しています。サイズは汎用直列ユニットと全く同じなので、取り換えは極めて簡単です。 | |||
品 目 | WebGate-2 | WebGate-2R | |
端子形状 寸法(mm) | TV端子 F型 | ||
PC端子 BNC型(専用) | |||
寸法(mm) | 40W×112H×36.5D | ||
重量(g) | 約70 | ||
周波数帯域(MHz) | 45~2150* | ||
入出力インピーダンス(Ω) | 75 | ||
分岐損失(dB) | 12以下 | 9.5以下 | |
挿入損失(dB) | 4.2以下 | --- | |
*)TV周波数帯域は海外、パーフェクトTVにも対応しています。 |

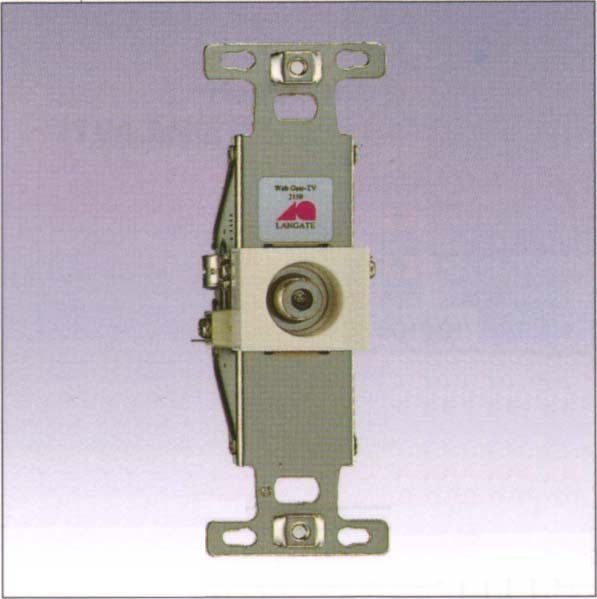

品 目 | WebGate-TV | WebGate-TVR | |
端子形状 寸法(mm) | TV端子 F型 | ||
寸法(mm) | 40W×112H×29.5D |
||
重量(g) | 約70 | ||
周波数帯域(MHz) | 45~2150* | ||
入出力インピーダンス(Ω) | 75 | ||
分岐損失(dB) | 12以下 | 9.5以下 | |
挿入損失(dB) | 4.2以下 | --- | |
*)TV周波数帯域は海外、パーフェクトTVにも対応しています。 |
HeadCubeの高機能版です。内部は100Mbps VLAN Swicth 仕様です。 アップリンクは100BASE-Tを使用できます。1G-BASE SWTCHと組み合わせると超高速ネットワークを組み上げることができます。 VLANの設定も組み込み済みですからネットワーク構築も極めて簡単です。特殊な知識も不要ですのでどなたでも構築できます。 | |||
品目 | HC-8SW | ||
端子形状 | TV/LAN端子 | F型×9 | |
DATA端子 | F型×1, RJ45型×1 | ||
寸法(mm) | 248W×247H×81D |
||
重量(kg) | 約2 |
||
周波数帯域(MHz) | 45~2150 |
||
入出力インピーダンス(Ω) | F型端子 | 75 | |
RJ45型端子 | 100 | ||
挿入損失(dB) | TV信号 76~770MHz |
15dB以下 |
|
~2150MHz |
18dB以下 |
||
挿入損失(dB) | 4.2以下 | --- | |
*)TV周波数帯域は海外、パーフェクトTVにも対応しています。 |

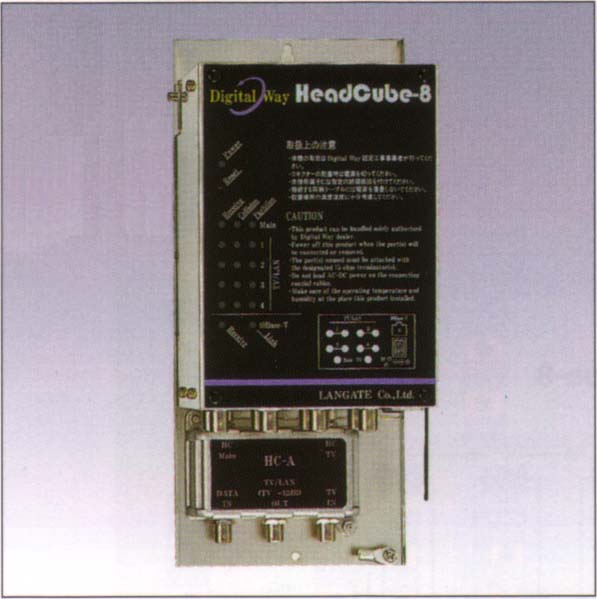

リピーターと混合分配器を1つのきょう体の中に組み込んだ商品。省スペースと工事作業の大幅な短縮を可能にします。下部のユニットの付け替えで3種類の使い方ができます。4ポートと8ポートの商品がある。100V電源が必要。 | ||||
品目 | HeadCube-8 | HeadCube-4 | ||
端子形状 | TV/LAN端子 | F型×9 | F型×5 | |
DATA端子 | F型×1, RJ45型×1 |
F型×1, RJ45型×1 |
||
寸法(mm) | 120W×255H×86D |
|||
重量(kg) | 約1 |
|||
周波数帯域(MHz) | 76~2150 |
|||
入出力インピーダンス(Ω) | F型端子 | 75 | 75 | |
RJ45型端子 | 100 | 100 | ||
挿入損失(dB) | TV信号 76~770MHz |
13dB以下 |
10dB以下 |
|
~2150MHz |
18dB以下 |
15dB以下 |

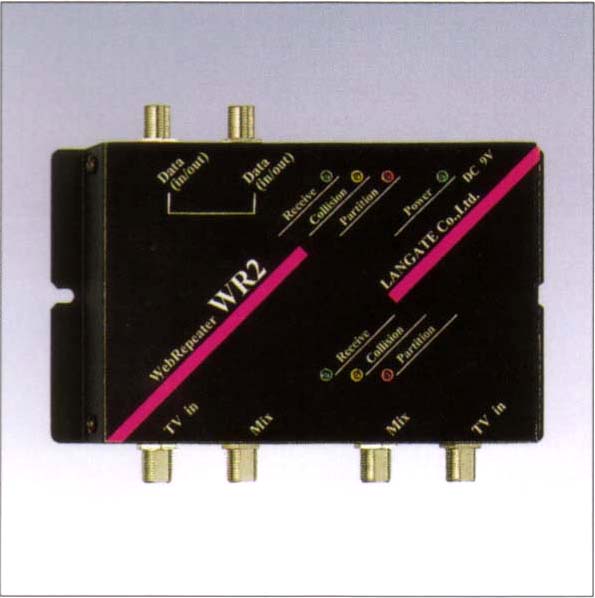

リピータの2セグメントとWebMSIIを組み合わせた機器です。本線から信号を分岐させるときに利用するとネットワーク構築が簡単になります。また、本線の端子が不足するときにも利用できます。 | |||
品目 | WR2 | ||
端子形状 | TV端子 | F型×2 | |
TV/LAN端子 | F型×2 | ||
DATA端子 | F型×2 | ||
寸法(mm) | 148W×111H×25D |
||
重量(g) | 350 |
||
周波数帯域(MHz) | 45~2150 |
||
入出力インピーダンス(Ω) | F型端子 | 75 | |
挿入損失(dB) | TV信号 76~770MHz |
1.0dB以下 |
|
~2150MHz |
1.5dB以下 |

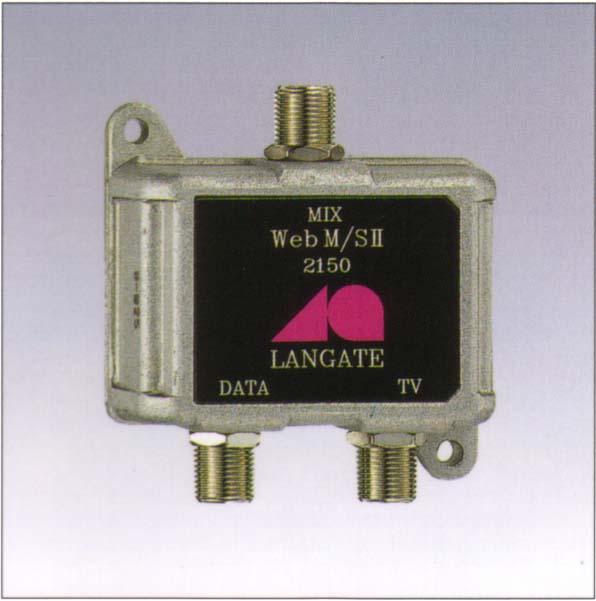

デジタル波/アナログ波分離・混合器。イサーネット信号とTV信号を分離または混合します。幹線、支線のライン上での信号制御に利用します。 | ||
品目 | WebM/SII | |
端子形状 | F型 | |
寸法(mm) | 58W×64H×25D | |
重量(g) | 80 | |
周波数帯域(MHz) | 45~2150 | |
入出力インピーダンス(Ω) | 75 | |
挿入損失(dB) | UV 1以下 | |
BS/CS 2以下 | ||
備考 | 接栓、ネジ付属 |

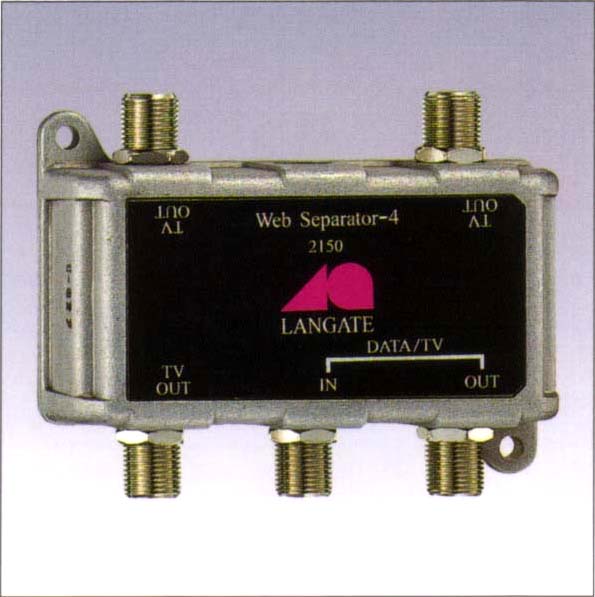

TV 共聴の設計が分岐分配方式を採用している場合に利用する分配器です。 | |||
品目 | WebSeparator-4 | WebSeparator-6 | |
端子形状 | F型 | F型 | |
寸法(mm) | 83W×66H×25D | ||
重量(g) | 80 | ||
周波数帯域(MHz) | 45~2150 | ||
入出力インピーダンス(Ω) | 75 | ||
挿入損失(dB) | UV 10以下 | UV 12以下 | |
BS/CS 12以下 | BS/CS 14以下 | ||
備考 | 接栓、ネジ付属 | ||

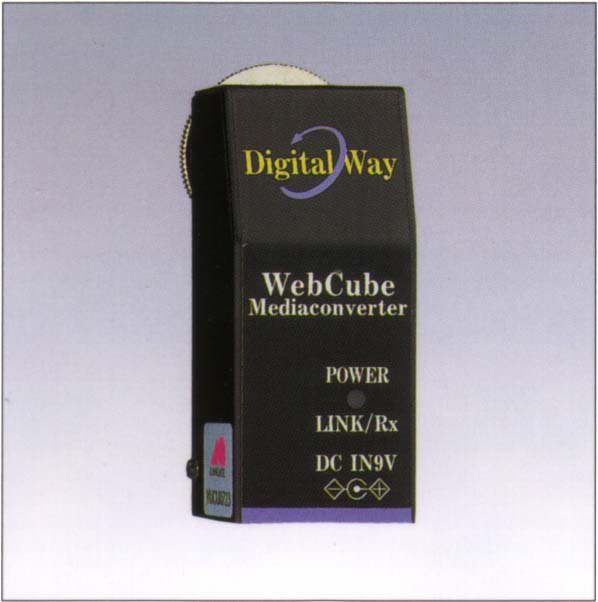

専用メディアコンバーター。WebGate-2に接続して使用します。ACアダプターにより電源供給が必要。10Base-T出力となるのでカテゴリー5のケーブルによりコンピュータとの接続が可能です。 | ||
品目 | WebCube | |
端子形状 | BNC型 1ポート 75Ω | |
RJ45(10BAES-T)1ポート 100Ω | ||
寸法(mm) | 71W×32H×42D | |
重量(g) | 約100 | |
入出力インピーダンス(Ω) | BNC型端子 75 | |
備考 | ACアダプター付属 |

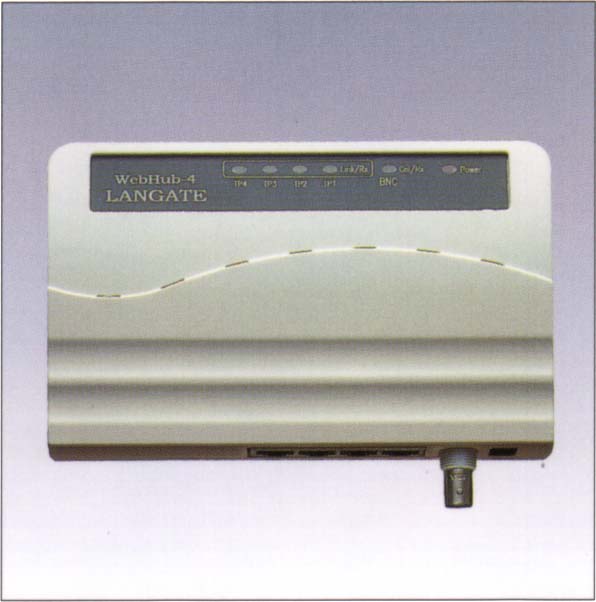

WebAdaputerと同様の使い方ができる。10Base-Tを4ポート持っているので複数のコンピュータを接続するときに適している。ただし壁に固定する必要がある。WebGate-2とは30cm以内のBNCケーブルを使用し、終端抵抗は付けない。 ACアダプターは付属しています。 | ||
品目 | WebHub-4 | |
端子形状 | BNC型 1ポート 75Ω | |
RJ45(10BAES-T)4ポート 100Ω | ||
寸法(mm) | 170W×110H×30D | |
重量(g) | 約230 | |
入出力インピーダンス(Ω) | BNC型端子 75 | |
備考 | ACアダプター付属 |
高性能同軸ケーブルです。通常利用されているS-5C-FBより減衰率が小さく、特に高周波域での特性に優れています。 |
商品の仕様および内容は予告なく変更することがありますので、ご了承ください。
当社商品は全てTV/LAN共聴システム「Digital Way」専用機器です。本商品を通常のLAN機器として使用することはできますが、一般市販商品を「Digital Way」のシステム中に使用することはできません。
「Digital Way」専用機器の取り付けは、システムの完動と安定性を確保するために「Digital Way」講習会を受講した工事業者にのみに限らさせていただいています。
