製　品
PRODUCTS

部品項目
[item]		 品　名
[parts name]		 品　番[parts ID] 形　式
[type]		 予定標準価格
[price]

ユニット
[unit]
 WebGate-2 WG2

中継型

Open Price

WebGate-2R WG2R

終端型

open price

WebGate-TV WGTV

中継型

open price

WebGate-TVR WGTVR

終端型

open price

専用分配器
[separator]		 WebSeparator-4 WS4

4分配器/1ラインデータ通過

open price

WebSeparator-6 WS6

6分配器/1ラインデータ通過

open price

専用リピーター
[repeater]		 WebRepeater WR2 Repeater

open price

専用高機能
センター機器
[center machine]

HeadCube HeadCube-4 Repeater/4分配/10Base-T

open price

HeadCube-8 Repeater/8分配/10Base-T

open price

HC-8SW Swicth/8分配/100Base-T

open price

メディアコンバーター
[madiaconverter]

WebCube WC WG2アダプター

open price

WebHub WH4 壁面固定型　4ポート

open price

混合器
[mixture]		 WebM/SII WMSII TV/LAN　分配/混合器

open price

同軸ケーブル
[cable]

S-5C-LGH S-5C-LGH CS/LAN対応ケーブル

open price

S-7C-LGH S-7C-LGH

CS/LAN対応ケーブル

open price

□機器取付けスペース等情報
室内ユニット
WALL UNIT

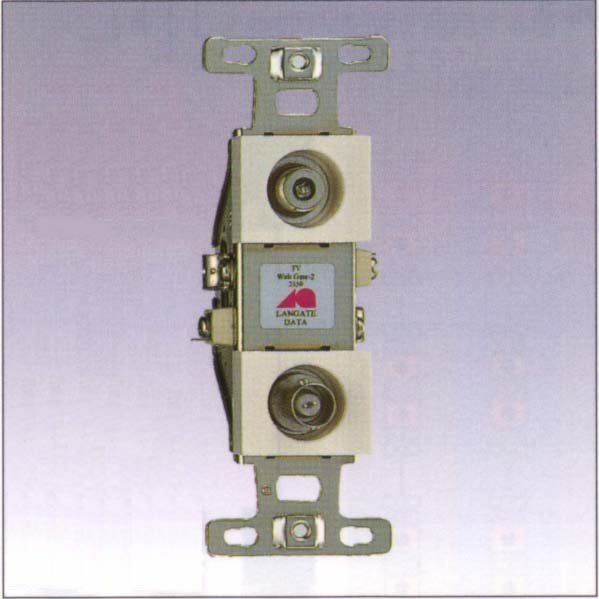

WebGate-2,（R） 直列ユニット ＜詳細スペック＞

　直列室内ユニット。室内の壁面に設置する。TV端子とLAN用BNC端子を持つ。TVはVHF,UHF,BS,CS,CATVに対応しています。サイズは汎用直列ユニットと全く同じなので、取り換えは極めて簡単です。

品　目

WebGate-2

WebGate-2R

端子形状

TV端子　F型

PC端子　BNC型（専用）

寸法(mm）

40W×112H×36.5D

重量（g）

約70

周波数帯域（MHz）

45〜2150*

入出力インピーダンス（Ω）

75

分岐損失（dB）

12以下

9.5以下

挿入損失（dB）

4.2以下

---

*）TV周波数帯域は海外、パーフェクトTVにも対応しています。

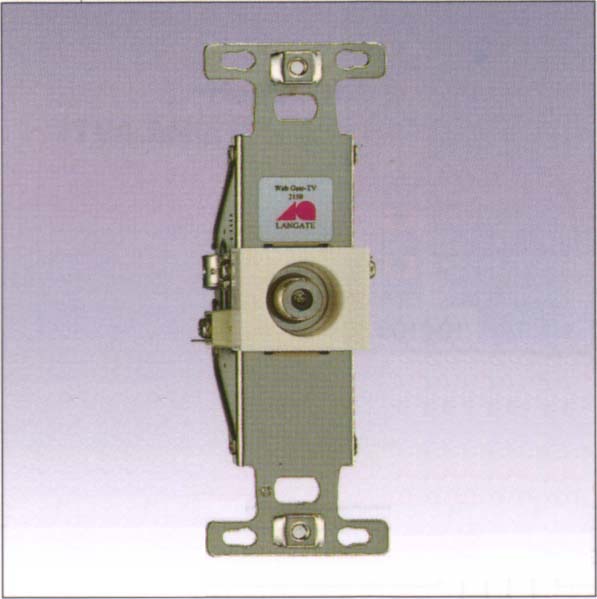

WebGate-TV,(R)　直列ユニット
＜詳細スペック＞
品目
WebGate-TV
WebGate-TVR
端子形状
TV端子　F型
TV端子　F型
寸法(mm）

40W×112H×29.5D

重量（g）

約70

周波数帯域（MHz）

45〜2150

入出力インピーダンス（Ω）

75

分岐損失（dB）

12以下

9.5以下

挿入損失（dB）

4.2以下

―

*）TV周波数帯域は海外、パーフェクトTVにも対応しています。
ボックス内機器
CENTER PARTS
HC-8SW　New　　　　　　　TV/LAN共聴システム専用中継器（セキュリティ/VLAN/SWICTH）　　
　HeadCubeの高機能版です。内部は100Mbps VLAN Swicth 仕様です。アップリンクは100BASE-Tを使用できます。1G-BASE SWTCHと組み合わせると超高速ネットワークを組み上げることができます。 VLANの設定も組み込み済みですからネットワーク構築も極めて簡単です。特殊な知識も不要ですのでどなたでも構築できます。
　　
HeadCube-8
端子形状 TV/LAN端子
F型×9
DATA端子
F型×1,　RJ45型×1
寸法(mm） 　

248W×247H×81D

重量（kg） 　

約2

周波数帯域（MHz） 　

45〜2150

入出力インピーダンス（Ω） F型端子
75
RJ45型端子
100
挿入損失（dB）

TV信号　76〜770MHz

15dB以下

〜2150MHz

18dB以下

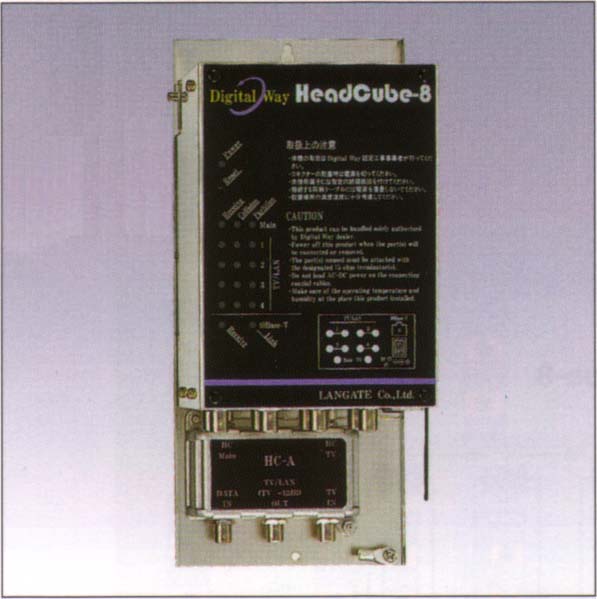

HeadCube-8,(4)　　TV/LAN共聴システム専用中継器 ＜詳細スペック＞

　リピーターと混合分配器を1つのきょう体の中に組み込んだ商品。省スペースと工事作業の大幅な短縮を可能にします。下部のユニットの付け替えで3種類の使い方ができます。4ポートと8ポートの商品がある。100V電源が必要。

　　
HeadCube-8
HeadCube-4
端子形状 TV/LAN端子
F型×9
F型×5
DATA端子
F型×1,　RJ45型×1
F型×1,　RJ45型×1
寸法(mm） 　

120W×255H×86D

重量（kg） 　

約1

周波数帯域（MHz） 　

76〜2150

入出力インピーダンス（Ω） F型端子
75
75
RJ45型端子
100
100
挿入損失（dB）

TV信号　76〜770MHz

13dB以下

10dB以下

〜2150MHz

18dB以下

15dB以下

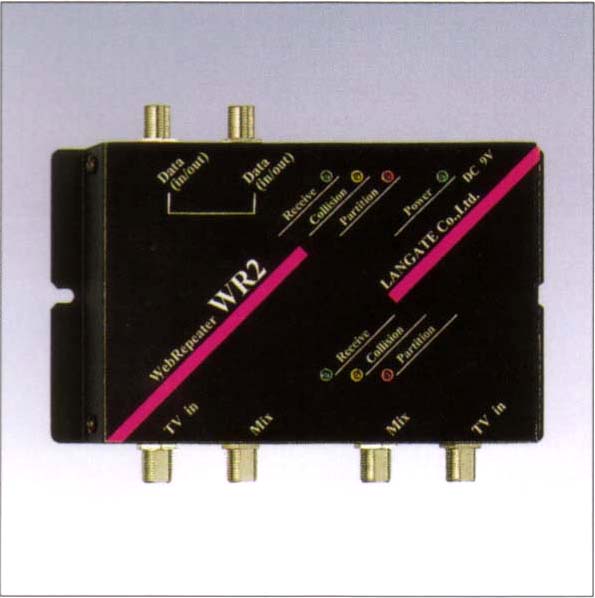

WR2　　New　　　　　　　2ポートリピータ ＜詳細スペック＞
リピータの2セグメントとWebMSIIを組み合わせた機器です。本線から信号を分岐させるときに利用するとネットワーク構築が簡単になります。また、本線の端子が不足するときにも利用できます。
　　
WR2
端子形状 TV端子
F型×2
TV/LAN端子
F型×2
DATA端子
F型×2
寸法(mm） 　

148W×111H×25D

重量（g） 　

350

周波数帯域（MHz） 　

45〜2150

入出力インピーダンス（Ω） F型端子
75
挿入損失（dB）

TV信号　76〜770MHz

1.0dB以下

〜2150MHz

1.5dB以下

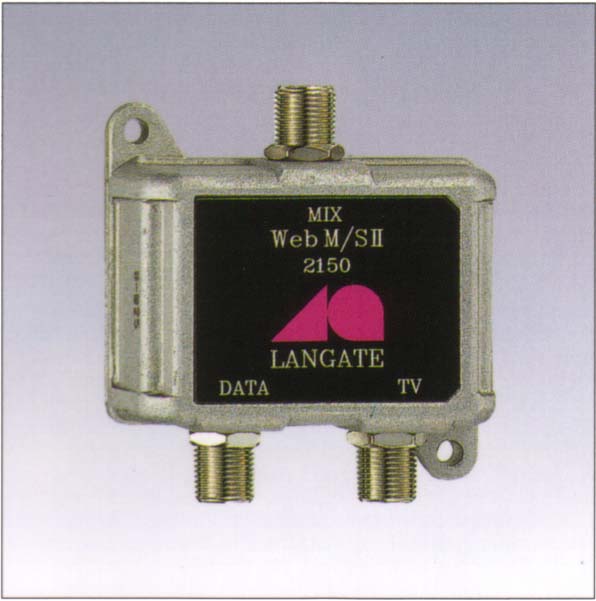

WebM/S II　　　　　　TV/LAN共聴システム専用混合分配器 ＜詳細スペック＞
デジタル波／アナログ波分離・混合器。イサーネット信号とTV信号を分離または混合します。幹線、支線のライン上での信号制御に利用します。
端子形状 F型
寸法(mm） 58W×64H×25D
重量（g） 80
周波数帯域（MHz） 45〜2150
入出力インピーダンス（Ω） 75
挿入損失（dB） UV 　 1以下
BS/CS　2以下
備考 接栓、ネジ付属

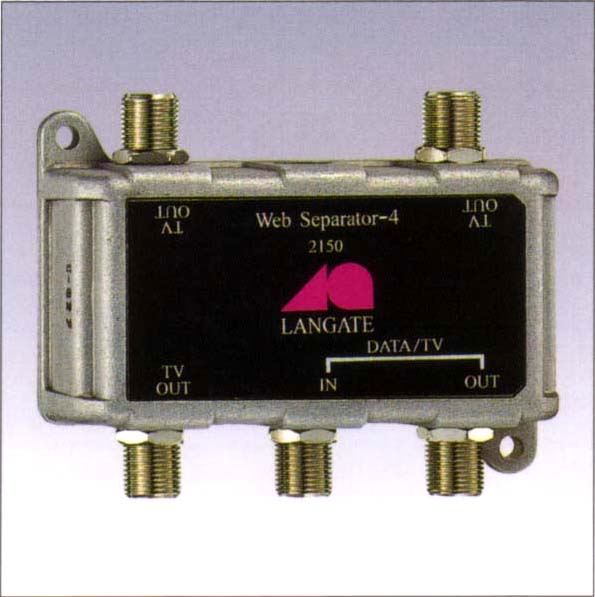

WebSeparator-4/6　　4分配器/6分配器 ＜詳細スペック＞
TV 共聴の設計が分岐分配方式を採用している場合に利用する分配器です。
　 WebSeparator-4 WebSeparator-6
端子形状 F型 F型
寸法(mm） 83W×66H×25D
重量（g） 80
周波数帯域（MHz） 45〜2150
入出力インピーダンス（Ω） 75
挿入損失（dB） UV 　 10以下 UV 　 12以下
BS/CS　12以下 BS/CS　14以下
備考 接栓、ネジ付属
室内機器
PERSONAL PARTS

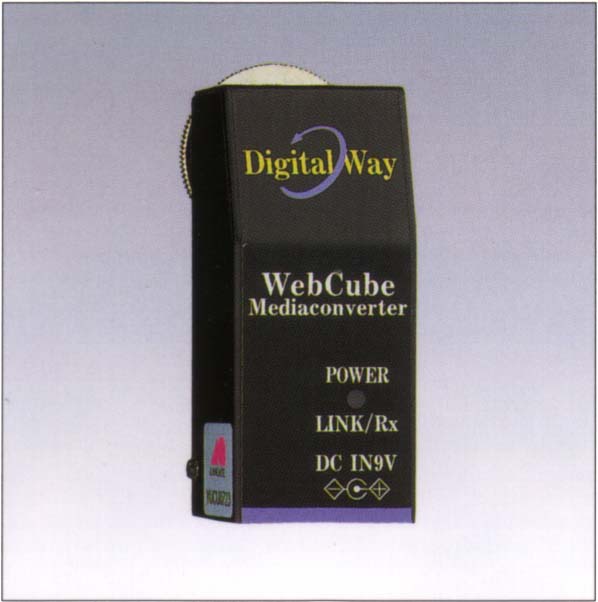

WebCube　　　　　　　　　TV/LAN共聴システム専用メディアコンバータ ＜詳細スペック＞

　専用メディアコンバーター。WebGate-2に接続して使用します。ACアダプターにより電源供給が必要。10Base-T出力となるのでカテゴリー5のケーブルによりコンピュータとの接続が可能です。
端子形状 BNC型　　　　　　　1ポート　75Ω
RJ45（10BAES-T）1ポート　100Ω
寸法(mm） 71W×32H×42D
重量（g） 約100
入出力インピーダンス（Ω） BNC型端子 75
備考 ACアダプター付属

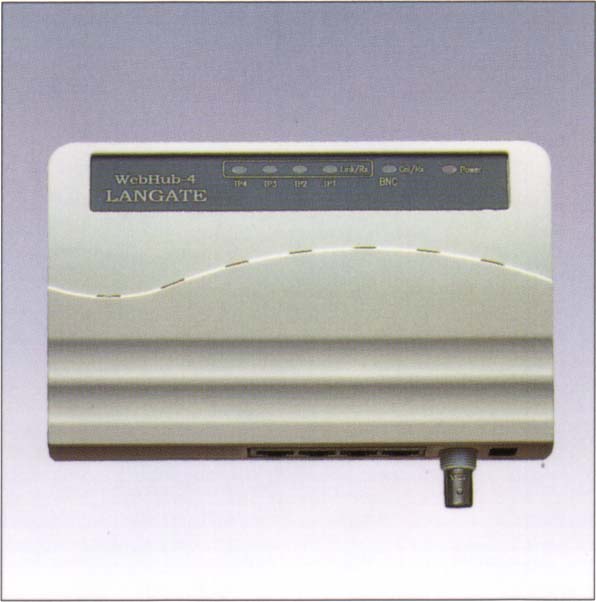

WebHub-4　　　　　　　　　　　　　TV/LAN共聴システム専用室内ハブ
　WebAdaputerと同様の使い方ができる。10Base-Tを4ポート持っているので複数のコンピュータを接続するときに適している。ただし壁に固定する必要がある。WebGate-2とは30cm以内のBNCケーブルを使用し、終端抵抗は付けない。 ACアダプターは付属しています。
端子形状 BNC型　　　　　　　1ポート　75Ω
RJ45（10BAES-T）４ポート　100Ω
寸法(mm） 170W×110H×30D
重量（g） 約230
入出力インピーダンス（Ω） BNC型端子 75
備考 ACアダプター付属
その他
OTHERS
S-5C-LGH/S-7C-LGH　　　　　　　同軸ケーブル ＜詳細スペック＞
高性能同軸ケーブルです。通常利用されているS-5C-FBより減衰率が小さく、特に高周波域での特性に優れています。
  • 商品の仕様および内容は予告なく変更することがありますので、ご了承ください。
  • 当社商品は全てTV/LAN共聴システム「Digital Way」専用機器です。本商品を通常のLAN機器として使用することはできますが、一般市販商品を「Digital Way」のシステム中に使用することはできません。
  • 「Digital Way」専用機器の取り付けは、システムの完動と安定性を確保するために「Digital Way」講習会を受講した工事業者にのみに限らさせていただいています。
