仕　様

Specification　

WebGate-2（R）
使用条件；温度-20℃〜+40℃、湿度40％〜90％
コンピューター端子にTV接続は不可（重大な障害の発生が引き起こされる場合があります）
取り付け形状は従来のTVユニットと同一仕様です。また、製品仕様は予告なく変更する場合があります 。
品　　名 直列ユニット（中継型） 直列ユニット（終端型）
品　　番 WebGate-2 WebGate-2R
標準価格 open price open price
端子形状 TV端子 F型 F型
コンピューター端子 BNC型 BNC型
TV端子
周波数帯域(MHz)
 76-2,150 76-2,150

インピーダンス

入力 75 75
出力 75 75
TV端子 75 75

挿入損失(dB以下)

76-770MHz 3 ---
770-2150MHz 4.2 ---
結合損失(dB以下) 76-2150MHz 12 9.5
コンピューター端子
インピーダンス
 75 75
接続方法
 Ethernet 10Base-2 Ethernet 10Base-2
寸　法　(高さ、幅、奥行mm) 112、42、30 112、42、30
質　量　(kg) 0.08 0.08

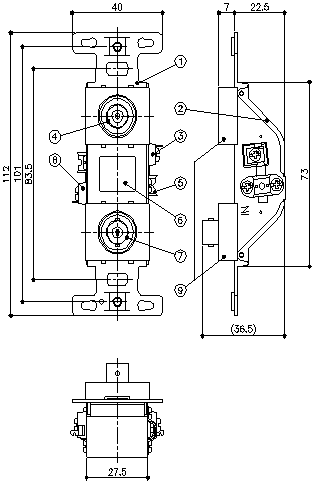

部品表

部番 品名 材料 仕上 個数
1 ケース本体 鋼板 ニッケルメッキ 1
2 ケースカバー 鋼板 ニッケルメッキ 1
3 入力端子 ABS,黄銅 ニッケルメッキ 1
4 F型接栓座 黄銅 ニッケルメッキ 1
5 サドル 黄銅 ニッケルメッキ 2
6 名盤 テトロンフィルム50μｍ 　 1
7 BNC端子 ZDC-2 ニッケルメッキ 1
8 出力端子 ABS,黄銅 ニッケルメッキ 1
9 端子台 ABS 　 2

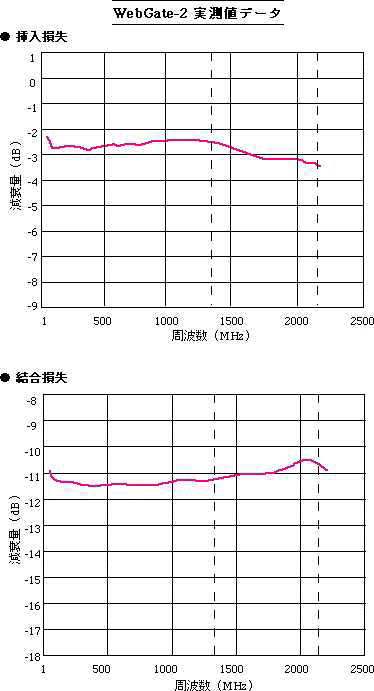

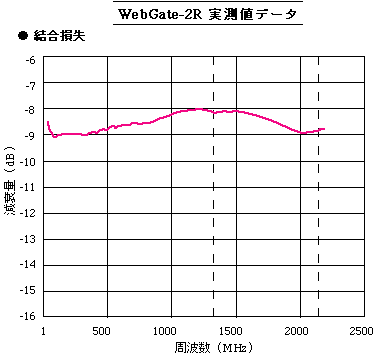

実測データ集
DATA
ここでは製品の実際の測定データを示します。ただし、平均的データですので商品により多少差異が生じます。
