Specification　

　仕　様

WebGate-TV（R）

　　

　規格仕様

　備考：使用条件；温度-20℃〜+40℃、湿度40％〜90％
　　　　取り付け形状は従来のTVユニットと同一仕様です。また、製品仕様は予告なく変更する場合があります。

品　　名		直列ユニット（中継型）	直列ユニット（終端型）
品　　番		WebGate-TV	WebGate-TVR
標準価格		open price	open price
端子形状	TV端子	F型	F型
	コンピューター端子	なし	なし
TV端子
周波数帯域(MHz)		76〜2,150	76〜2,150
インピーダンス	入力	75	75
	出力	75	75
	TV端子	75	75
挿入損失(dB以下)	76-770MHz	2	---
	770-1880MHz	3	---
	1880-2150MHz	4.2	---
結合損失(dB以下)	76-2150MHz	12	12
コンピューター端子
インピーダンス		---	---
接続方法		---	---
寸法(高さ、幅、奥行mm)		112、42、30	112、42、30
質量(kg)		0.08	0.08

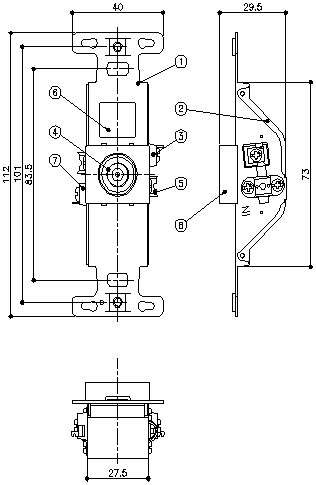

　部品表

部番	品　　名	材　　料	仕　　上	個数
1	ケース本体	鋼板	ニッケルメッキ	1
2	ケースカバー	鋼板	ニッケルメッキ	1
3	入力端子	ABS,黄銅	ニッケルメッキ	1
4	F型接栓座	黄銅	ニッケルメッキ	1
5	サドル	黄銅	ニッケルメッキ	2
6	名盤	テトロンフィルム50μｍ		1
7	出力端子	ABS,黄銅	ニッケルメッキ	1
8	端子台	ABS		1

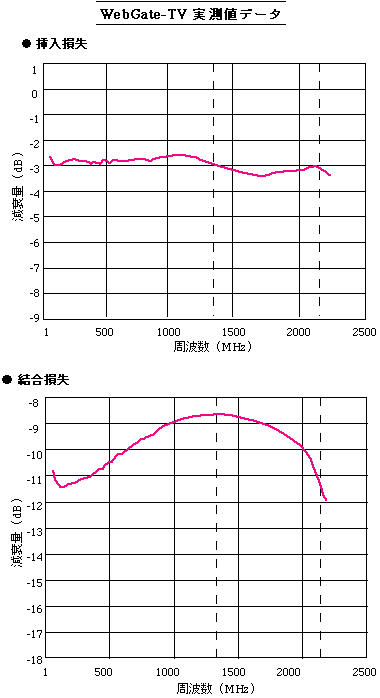

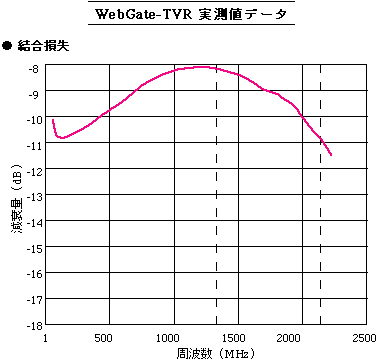

ここでは製品の実際の測定データを示します。ただし、平均的データですので商品により多少差異が生じます。
