| 図面集 | ||||||
|
DIMENSIONAL PLANS |
||||||
| 代表的な配線例を集めてみました。 | ||||||
| CATVにも対応 | ||||||
| CONNECTING TO CATV | ||||||
| 直列ユニット方式 | ||||||
| CATVで双方向通信を考えると直列ユニット方式は流合雑音対策が問題となり実現性がありません。しかし、Digital Wayは完全に双方向を実現させていますから、CATVでの技術的問題は解決しています。もちろんCATVとの接続も実証済みで郵政省の報告資料にも記載されています。CATV各局は技術力不足あるいは自社単独利用にこだわるためDigital Wayを利用したインターネットサービスを実施していませんが、99年度中には利用例も生まれるでしょう。既に一般放送のみではCATVとの共用利用は多数実施されています | ||||||
| CHAIN CONNECTION METHOD | ||||||
|
直列方式の典型的な例です。このような例は4-50室程度のワンルームマンションに見られます。ホテルなどは横配線ですが、サンプルを90度回せば同じになります。 数年前まで分譲マンションもこの形で配線されていましたが、最近は少なくなってきています。コスト的には最も安く、配線の入れ換えもやりやすいのですが、家庭を渡ることになりますからメンテナンス性に問題があります。高級マンションではこ形態は少なくなりました。ホテル、学生マンション、賃貸マンションにはメリットの大きい配線方法と言えます。 |
||||||
| 大型マンションでも同じ | ||||||
| STANDERD PLANS AT BIG PROJECTS | ||||||
| 分岐分配方式 |
大型マンションではHeadCubeを複数利用することになります。この場合HeadCubeの使い方が設計のポイントです。HeadCubeから下流はこの利用例と全く同じです。大型マンションこそ設計力の差が顕著にコストに出ます。 |
|||||
| BRANCHING METHOD | ||||||
| 分岐分配配線で設計される場合に利用する設計です。大幅な設計編が必要ありません。工事も単純ですから短期間でできます。工事ミスも少ない設計方法です。 | ||||||
 |
||||||

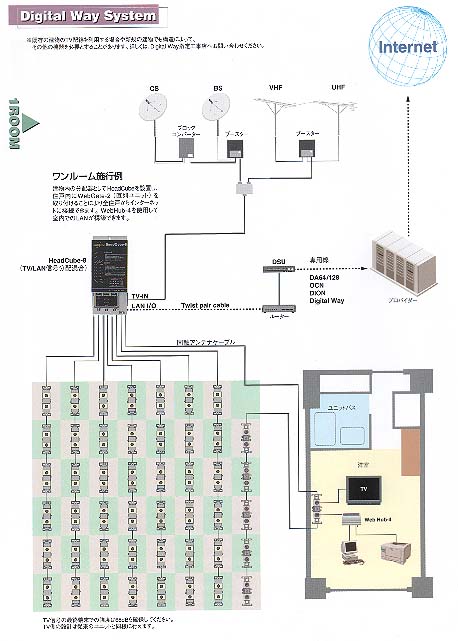

| □直列配線方式
1ルームタイプの配線例です。 |
 |
||||

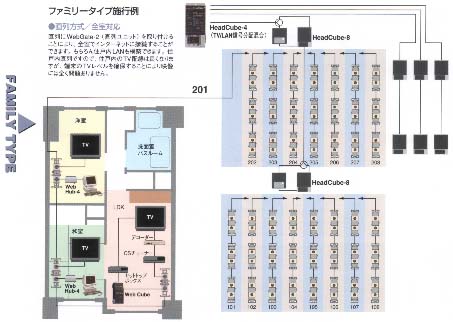

| □直列配線方式
ファミリータイプの配線例です。 |
 |
||||

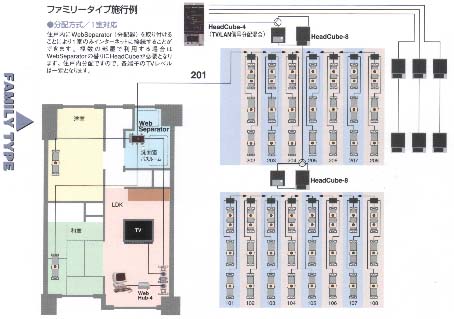

| □分岐分配方式
ファミリータイプの配線例です。 |
 |
||||

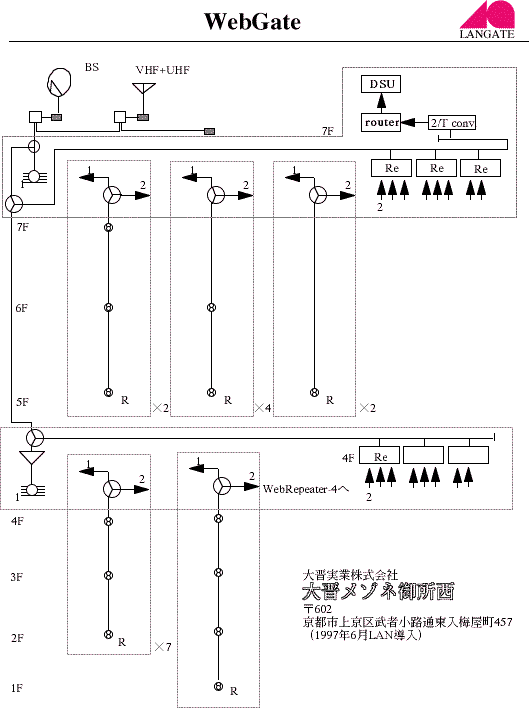

| 配線例１ | |||
|
Example. 1 |
 |
||
| もっとも基本的な配線例です。Digital Wayの原理的な配線例と言えます。講習会で説明している物件です。 | |||
| 配線例2 | |||
| Example 2 | |||
 |
|||
|
非常に横に広い物件です。リピーターでの設計になっていますので工事が大変です。HeadCubeでは非常に簡単になる物件です。HeadCubeの効果が良くご理解いただけると思います。 |
|||

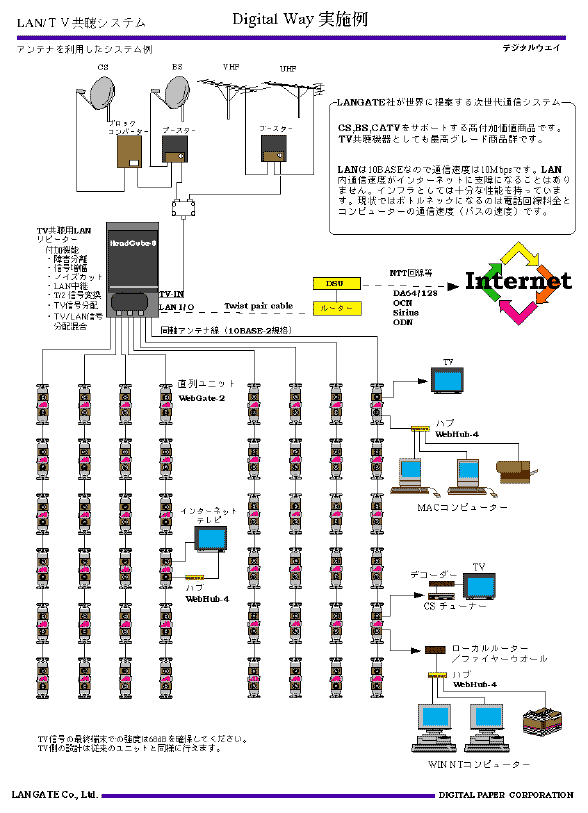

| 配線例３ | ||||||
 |
||||||
| Example 3 | ||||||
| HeadCube を使用した場合の設計例です。配線が非常に簡単になります。センターボックス内の工事も非常に簡単です。 | ||||||
| 配線例４ | ||||||
| Example 4 | ||||||
 |
||||||
 |
||||||
